這張圖片是緊臨爆破場的《地雷操作場》，我當時好像是從雷區裡走上岸時被偷拍的，猛然一抬頭看到相機就成為這副模樣囉！這是第幾次的下基地所拍，已經不記得了，但看到兵籍牌還是鐵製的，應該是第一次下基地的時候吧！我到爆破場與地雷場視察的次數很少，我也不記得當時是都在忙些什麼，所以有關爆破與地雷的相片也就相對的很少囉！ ↓

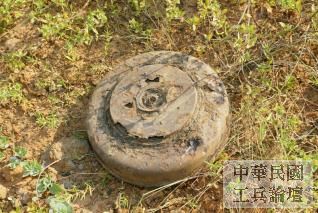

下圖是M6A2戰防雷，高8CM，直徑33CM，重9KG，爆藥重5.5KG，起爆重量為135KG，它是專門用來炸戰車履帶的地雷。地雷是一種放置或埋在地下的爆裂物，經常被用來殺傷經過的敵方人員或車輛，是一種被動式的陸戰軍事武器，地雷按種類可分為殺傷人員的反步兵地雷（人員殺傷雷），和破壞車輛的反坦克地雷。反步兵雷通常由人員的腳造成的壓力引爆，但亦有以線索引爆的詭雷。反坦克雷通常可以被磁力引爆。最先進的反坦克雷更能感應辨認敵我。有些地雷同時會被傾側或按壓所引爆，以增加對方掃雷的難度。此M6A2地雷如果於緊急時也可以用車載方式，人員在卡車上面直接用丟擲的方式佈雷 ↓

此圖片來自於中華民國工兵論壇↓

下圖是M18A1人員殺傷雷，又稱為闊刀地雷，(美軍編號M18，又名克雷莫地雷)，這種定向人員殺傷雷可依裝設方位與角度指定攻擊方向，可以遙控引爆，爆炸面積廣大，安全性高，各國都廣為採用。闊刀地雷的外形呈圓弧的片狀，其主要成份是C4炸藥與內裝有2500顆鋼珠所組成，凸面平均佈滿鋼珠，為攻擊面，凹面則平鋪C4炸藥，為安全面，彈體下方有兩組折收式支架，每組兩支，以利裝設時使用，彈體上方有一個固定式照明，可於安裝前先行校準預計受彈面，闊刀地雷的殺傷範圍為攻擊面正前方60度方位內，2公尺高，50公尺縱深之範圍皆為有效殺傷區，最大彈片飛距可達250m，除了人員外，一般車輛與裝甲層較薄弱的載重車都是攻擊目標，通常最理想的架設位置是在小山坡或土堤上，攻擊面50公尺縱深，落差2.5公尺者為最理想位置 ↓

這是中共解放軍仿製M18A1的66型地雷，將凸面面向敵人，地雷己經不再是呆呆的被埋在地底下等人來踩，此型地雷大部份用來做為詭雷設置，因它體積小，重量輕，也由於M18A1較輕，因此不但可埋設在路面上，更可掛設在樹幹或木樁上製成詭雷。而其目的主要是使敵方在戰場上受傷而不能行動，因而成為敵方的負累。M18A1具有極佳的防水性，浸泡於鹽水或淡水2小時之後仍可正常使用。因M18A1擁有高度的穩定性和嚇阻威力，因此在許多其他國家亦不難發現其複製或是仿製品

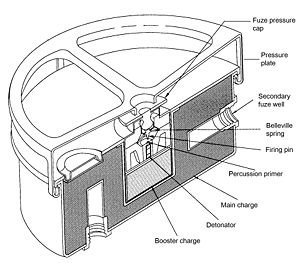

這是常見地雷種類的剖面圖，道路暨一般車輛破壞地雷與人員殺傷雷的最大不同除了體積之外，啟動方式的不同也是特點之一，人員殺傷雷絕大部份都是壓發式的，而道路暨一般車輛破壞地雷除了壓發(壓力可調整，以免浪費珍貴的雷體於過於小型的目標，不符成本效益)外，鬆發(壓一次開保險，讓前輪通過，壓第二次引爆，炸掉後輪)、震動式、磁感性誘發、音響頻率引發都可以套用於道路暨一般車輛破壞地雷上↓

這是M14塑膠地雷，不可思議吧！地雷竟然還有塑膠外殼的，在基地當器材士時也帶了一棵M14地雷與雷管回家，但是於75年的韋恩颱風中遺失了，當然它是只剩下塑膠外殼的教學用地雷而已，藍色的塑膠外殼，大小與形狀像是我們早期使用的漿糊罐，威力類似半磅的TNT炸藥，它也是人員殺傷雷的一種，此種地雷的價格非常便宜，反步兵雷大小如手掌，以塑膠製造，內藏的炸藥足以炸斷人員的腳掌，不能以爆破方式排除，用金屬探測器搜索也難以找到其蹤跡，每個造價只為3美元左右 ↓

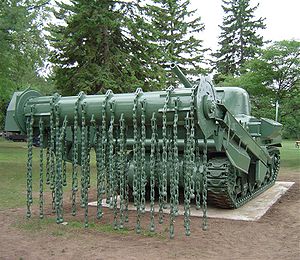

這是裝有滾動轉輪，以鐵鏈鞭打地面排雷的M4A4排雷車，有設置當然也就必須有排除，我們除了學習如何佈雷，更必須學習如何排雷，但排雷比佈雷更艱辛與危險，我老婆的二哥是工兵連長，卻於自己家鄉金門排雷時不幸喪生，近幾年金門為發展觀光，與台灣兩岸逐漸緩和之下，也開始聘請國際排雷組織對金門進行全面性的排雷，另一方面並對我國工兵訓練排雷技術，期許訓練出一批種子，對國內排雷技術有所貢獻，好像參與訓練的種子，每月將有一萬多元的補助，但我想還是不要好啦！連狗踩上去都會爆的地雷，我們曾笑說『腳踩腳斷，手碰手斷，屁股坐上剩一半，還得要滿地找蛋蛋，痔瘡保證永不患』 ↓

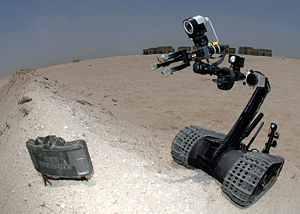

這是除雷機器人與M18A1人員殺傷雷，當然這是高科技除雷，只能於戰爭結束的平和期使用，而在戰場上當然最常用的還是士兵以刺刀，慢慢的，一寸一寸的用刺刀以30度角斜插入地面搜索，因為前面已說過M14塑膠地雷體積像漿糊罐大小而已，沒搜索到一樣還是會沒命。地雷可以用不同的方法佈置，例如以火炮在數公里外佈置，由直升機、飛機或巡航空投，由裝甲車投擲。最常見的做法則是由專門佈雷的人員人手掩埋。人手佈的雷非常難被發現，多數的反步兵雷場會同時佈有反坦克雷，以防對方以裝甲掃雷。佈雷速度快，容易，需要的價格成本亦很低。相反，掃雷不但成本甚高，而且難度大，需時很長，亦非常危險 ↓

《常見的掃雷辦法包括有》：

【1】人手掃雷：掃雷人員慢慢爬進雷場，以小刀或鐵枝插入泥土找尋硬物。亦有以金屬探測器協助找尋。
【2】動物掃雷：以狗或其他動物嗅出地雷的炸藥。現正研究以體重較輕的鼠類動物幫助找尋地雷。
【3】植物掃雷：利用大部分火藥類物質大都擁有高度的氮元素含量之特性，植物學家利用基因改造方式嘗試培養一種生長快速、吸收到大量氮元素之後就會變色的植物，廣植於可能埋有地雷的地區，待植物長出後就能輕易地調查出何處的地底下有較高的氮含量，進而尋找到可能的埋雷位置。

《當發現地雷後，排雷的方法有》：

【1】人力排除（有時會輔以遙控操作的機器人等設備）。
【2】以飽和炮火向雷場轟擊。
【3】以高防護力的裝甲車輛，例如加裝掃雷犁的坦克車、堆土機或掃雷專用的拖車壓過雷場。有時會在車前裝上滾動轉輪，以鐵鏈鞭打地面引爆地雷。

1999年的渥太華條約禁止生產、發展、使用、儲存及買賣反人員地雷。至2004年有152個國家簽署，144國通過。但在主要國家中有中國、美國、俄羅斯、印度等擁有大量地雷的國家沒有簽署該條約，英國、法國、日本、瑞典等簽署國則根據條約規定保留數千至一萬多枚地雷作研究反雷技術之用。

以上資料參考中華民國工兵論壇   http://www.rocme.org/index.php

※因時日已久，有些印象已模糊或有誤，各界先進先知如發現有誤，請不吝指教更正！※
